Решение для проверки дефектов для оборудования испытания пассивных компонентов

25.10.2019

Задача проекта

За последние несколько лет значительно вырос спрос на электронные компоненты, что приводит к постоянному росту цен. Перед производителями мелкой электроники стоит сложная задача: увеличить объем производства, улучшив при этом качество выпускаемой продукции. Монополистом рынка традиционно являются японские компании. Китайские поставщики оборудования по-прежнему отстают от своих японских конкурентов. Конкурентоспособная производительность оборудования должна достигать достигать 12000 штук в минуту, в то время как локальные (китайские) производители обеспечивают пропускную способность ниже 3000. Как преодолеть разрыв? Изучите новые решения от Advantech и партнеров!

Системные требования

Характеристики электронных компонентов, которые подвергаются испытаниям, в основном включают в себя сопротивление, емкость, индуктивность. Кроме того, тестируется внешний вид компонентов, при этом основной упор делается на проверку повреждений, царапин, незаполненных полостей, выпуклостей и прочих дефектов. В зависимости от требований тестирования может быть установлено от 1 до 12 промышленных камер. Каждая камера работает с частотой дискретизации 50-200 кадров и максимальной точностью до 3 мкм. Камера захватывает изображения и фотографирует со скоростью полета. В основном используется камера GigE Vision (иногда камера USB Vision). Камеры расположены под разными углами для обнаружения разных типов дефектов на разных уровнях. В настоящее время большая часть местного оборудования для тестирования компонентов контролируется ПЛК с минимальной производительностью ниже 500 штук в минуту. Некоторое оборудование оснащено платой управления движением с пропускной способностью около 2000 штук в минуту. В рассматриваемом нами случае клиент запросил, чтобы пропускная способность достигала 10000 штук в минуту (показатель, близкий  к международному уровню - 12000 штук в минуту).

Описание системы

4-осевая плата управления движением Advantech PCI-1274-12AE отличается своей точной скоростью ускорения/замедления и вычислительным ядром softmotion, которое безошибочно контролирует положение двигателя DD. Кроме того, оборудование оснащено 12-канальным переключателем положений, который может фиксировать точную информацию о положении в режиме реального времени с функцией фотосъемки и классификации полученного материала. С другой стороны, PCIE-1674E включает в себя от одного до четырех компонентов и предназначен для расширения камеры GigE Vision (для некоторых моделей используются камеры USB Vision). В то время как PCI-1756 имеет 32-канальный DI и 32-канальный DO для управления трехцветным индикатором, кнопкой аварийной остановки, электромагнитным клапаном, цилиндром и другими датчиками устройства. Шасси IPC-7120 с основной платой AIMB-786, оснащена 8-ядерным процессором. Это повышает скорость для приложения AOI. Благодаря таким характеристикам как расширяемость, высокая производительность и надежное качество, плата управления движением Advantech PCI-1274-12AE служит платформой управления логическими вычислениями для визуальной обработки и управления движением для всей системы клиента.

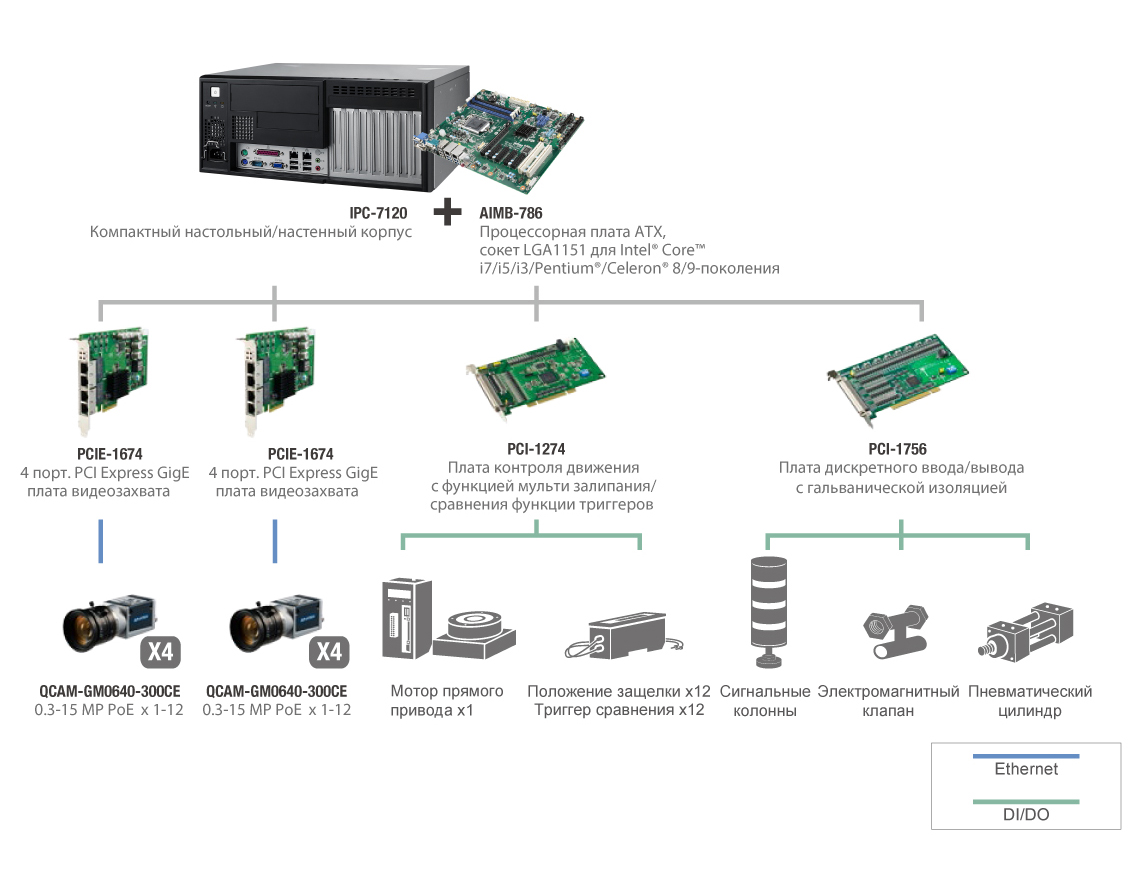

Архитектура системы

Состав проекта

  • IPC-7120Компактный настольный/настенный корпус для промышленного ПК на базе материнской ATX платы с фронтальным расположением портов ввода/вывода и отсеков плат расширения
  • AIMB-786: Процессорная плата ATX, сокет LGA1151 для Intel® Core™ i7/i5/i3/Pentium®/Celeron® 8/9-поколения, до 64ГБ DDR4, VGA/DVI-D/DP, USB 3.1, SATA 3.0
  • PCIE-1674: Сетевая карта видеозахвата, 4 порта 10/100/1000 c PoE, PCI Express x4, IEEE 1588, Link Agregation, 8кВ ESD, 2кВ EFT, с функцией On/Off PoE
  • PCI-1274: Плата контроля движения с функцией залипания/сравнения функции триггеров
  • PCI-1756: 64-канальная плата цифрового ввода/вывода с гальванической изоляцией
  • QCAM-GM0640-300CE: 0.3-15.0 MP PoE  промышленная камера

Заключение

С использованием технологий Advantech стало возможным безошибочное управление положением за счет  точного ускорения и замедления в сочетании с вычислениями плавного движения. Наряду с разработками DSP и FPGA, настройка отдельных функций теперь стала более легкой. В новом решении используется больше камер, и положение съемки можно регулировать более прицельно. Благодаря своей карте управления движением PCI-1274 от Advantech отвечает специфическим требованиям заказчика к оборудованию для тестирования пассивных компонентов. Четырехпортовая интерфейсная карта GigE Vision PoE PCIE-1674E с серверной производительностью INTEL I350 позволила многоканальной камере GigE Vision выполнять высокоскоростное получение изображений с выделенным портом 1,0 Гбит/с, в то время как прямое питание через Ethernet сокращается. IPC-610 характеризуется стабильной, безопасной и надежной работой. Кроме того, клиентский сервис Advantech обеспечивает клиента функциональной оценкой, выборочными исследованиями и разработками, отладкой оборудования на месте пользователя и предоставляет профессиональную техническую поддержку.
